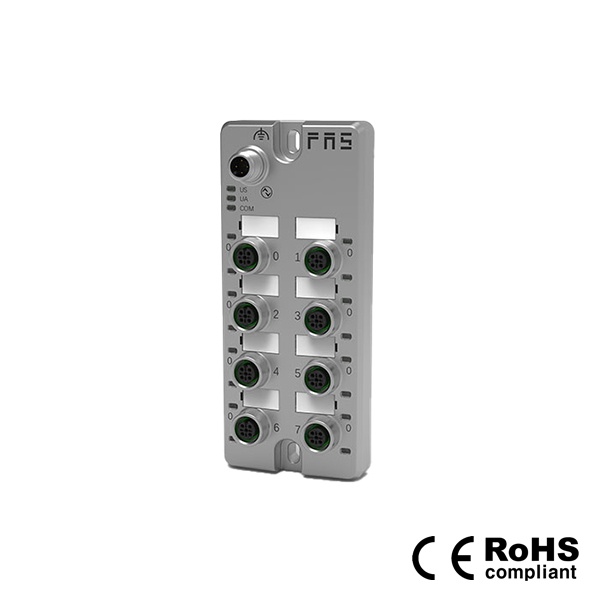

M12 인터페이스, IO-Link 허브, 8AO, 4–20 mA 전류 아날로그 출력 모듈, 00BA17
  • M12 인터페이스, IO-Link 허브, 8AO, 4–20 mA 전류 아날로그 출력 모듈, 00BA17

M12 인터페이스, IO-Link 허브, 8AO, 4–20 mA 전류 아날로그 출력 모듈, 00BA17

공유

• IO-Link 프로토콜 지원 디바이스

• 8포트, 8채널 4–20 mA 전류 아날로그 신호

• 보호등급: IP67 (정상 체결 시)

• 하우징 재질: 니켈 도금 아연 합금 (Nickel-plated zinc alloy)

• 변경 안내: “FNI IOL-707-001-M12” → “FNI IOL-717-000-M12” (공식 웹사이트 자료 참조)

• 4–20 mA 루프 신호를 출력하는 IO-Link 디바이스 허브. 밸브, 인버터 등 아날로그 액추에이터 제어용.

• IO-Link 기반의 아날로그 허브로 다양한 센서·액추에이터 신호를 표준화하여 전송

• 비쉴드 케이블 사용으로 배선 간소화 및 설치 효율 향상

• IP67 금속 하우징 구조로 산업 환경에서도 안정적인 동작

• 온도, 압력, 유량 등 공정 제어 및 상태 모니터링 설비에 폭넓게 적용 가능

파트번호
00BA17
판매가 (VAT포함)
별도문의
제조사
FAS
배송비
무료

상품상세정보

일반 정보
일반 정보
주문 코드 (Ordering code)00BA17
시리즈 (Series)FNI IOL-717-000-M12
기술 정보
기술 정보
IO-Link디바이스 (Device)
유형 (Type)8 AO(4–20 mA) 아날로그 출력 IO-Link 디바이스 허브 (8 AO, 4-20 mA)
정격 동작 전압 (Rated working voltage)18…30 V DC (18...30 V DC)
IO-Link 운전 상태 표시등 (IO-Link RUN function indicator)녹색 LED 표시등 (Green LED indicator light)
전원 기동 표시등 (Power start-up indication light)녹색 LED 표시등 (Green LED indicator light)
연결: IO-Link 포트 (Connection: IO-Link)M12, A코딩, 숫놈 커넥터 (M12, A-coded, male)
연결: I/O 포트 (Connection: I/O port)M12, A코딩, 암놈 커넥터 (M12, A-coded, female)
I/O 포트 수 (Number of I/O ports)8
입력/출력 채널 수 (Number of input or output)-
센서 채널 최대 부하 전류 (Maximum load current, sensor/channel)0.35A
아날로그 포트 분해능 (Analog port resolution)16비트 (16-bit)
포트 상태 표시등 (Port status indicator)노란색/빨간색 LED 표시등 (Yellow/red LED)
총 센서 전류 (Total current Usensor)< 1.2 A
보호등급 – IEC 60529 기준 (Degree of protection as per IEC 60529)IP67 - 정상 체결 시 (IP67 - When connected correctly）
인증/표준 적합성 (Certification/Standard Compliance)CE
동작 온도 (Operating temperature)-25…+70 °C
보관 온도 (Storage temperature)-40…+85 °C
중량 (Weight)약 176 g (About 176 g)
설치 방식 (Installation method)2개의 장착 홀 (2 pcs mounting hole)
치수 (Dimensions, L×W×H)153.4×65×29 mm
하우징 재질 (Shell material)니켈 도금 아연 합금 (Nickel-plated zinc alloy)
IO-Link
IO-Link
IO-Link 포트 수 (IO-Link port number)1×디바이스 (1×Device)
입력 인터페이스 (Input interface)COM2 (3선식) (COM 2（3 wires))
프로세스 데이터 길이 (IO-Link process data length)출력 16바이트 (16 pcs output bytes)
통신 표시등 (Indicator light – Communication)노란색 LED 표시등 (Yellow LED indicator light)
오류 표시등 (Indicator light – Error)빨간색 LED 표시등 (Red LED indicator light)
