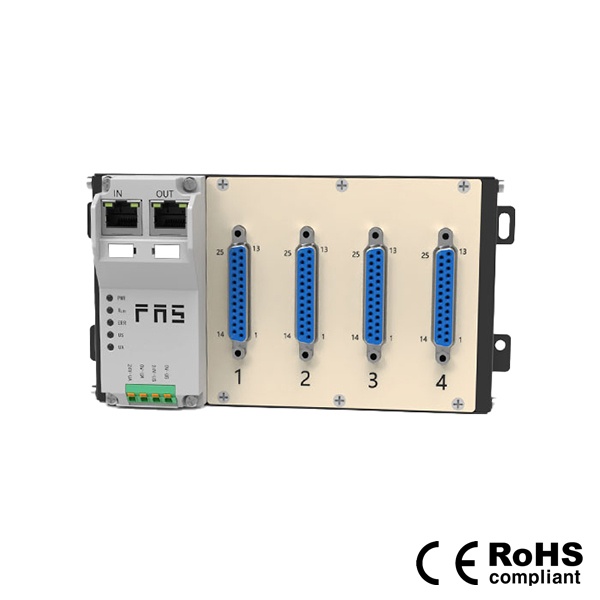

EtherCAT 프로토콜, 64DI/DO 적응형, PNP, D-Sub 인터페이스, RJ45 네트워크 포트, IP20 원격 모듈, 009E94
  • EtherCAT 프로토콜, 64DI/DO 적응형, PNP, D-Sub 인터페이스, RJ45 네트워크 포트, IP20 원격 모듈, 009E94

EtherCAT 프로토콜, 64DI/DO 적응형, PNP, D-Sub 인터페이스, RJ45 네트워크 포트, IP20 원격 모듈, 009E94

공유

• EtherCAT 필드버스 인터페이스 내장형

• D-SUB 25핀 인터페이스 4포트 구성

• 입출력 적응형 포트 구성

• 보호등급: IP20 - 정상 체결 시

• EtherCAT 통신 기반의 IP67 필드 I/O 모듈로, 고속 실시간 제어 시스템에 적합

• IP67 보호등급과 금속 하우징으로 먼지, 수분, 진동이 있는 산업 환경에서도 안정적으로 동작

• 다양한 디지털·아날로그 입출력 구성을 지원하여 여러 자동화 장비에 유연하게 대응

• M8·M12 표준 커넥터 인터페이스로 현장 설치와 유지보수가 간편

• EtherCAT 마스터 제어기와 완벽히 호환되어 스마트팩토리, 로봇, 물류, 반도체 공정 등 EtherCAT 기반 제어 네트워크에 적합

파트번호
009E94
판매가 (VAT포함)
별도문의
제조사
FAS
배송비
무료

상품상세정보

일반 정보
일반 정보
주문 코드 (Ordering code)009E94
시리즈 (Series)FNI ECT-316-104-D64
기술 정보
기술 정보
산업용 이더넷(Industrial Ethernet)EtherCAT
유형 (Type)64×DI/DO PNP, 적응형 (64×DI/DO PNP, adaptive)
정격 동작 전압 (Rated working voltage UB)18…30 V DC
모듈 소비 전류(Module current consumption)≤ 150 mA (24 V DC)
모듈 상태 표시등 (Module status indicator)예 (Yes)
네트워크 상태 표시등(Network status light)예 (Yes)
포트 상태 표시등 (Port status indicator)-
연결: 필드버스(Connection: Fieldbus)RJ45 네트워크 포트 (RJ45 network port)
전원 연결 방식 (Connection: power)터미널 타입 (Terminal type)
연결: I/O 포트 (Connection: I/O port)D-SUB 25핀 커넥터 4개 (4 x DB25)
I/O 포트 수 (Number of I/O ports)4 × 16
입력 채널 수 (Input number)최대 64개 PNP 입력 (Up to 64 PNP inputs)
출력 채널 수 (Output number)최대 64개 PNP 출력 (Up to 64 PNP outputs)
입출력 구성 가능 여부 (Input/Output configurable)적응형 (Adaptive)
센서 채널 최대 부하 전류 (Maximum load current, sensor/channel)1 A
최대 출력 부하 전류(Maximum output load current)0.5 A
총 전류(Total current Uactuator, Uactuator)≤ 4 A
총 전류(Total current Usensor, Usensor)≤ 4 A
보호등급 – IEC 60529 기준 (Degree of protection as per IEC 60529)IP20 - 정상 체결 시 (IP20 - In correct connection)
인증/표준 적합성 (Certification/Standard Compliance)CE
동작 온도(Working temperature, Ta)-25…+70 °C
보관 온도 (Storage temperature)-40…+85 °C
설치 방식 (Installation method)4개 장착 홀/레일 마운팅 (4 mounting holes/rail mounting)
치수 (L×W×H) (Dimensions)183.5 × 92 × 50.1 mm
하우징 재질 (Housing material)알루미늄 합금 전착 도장 (Aluminum alloy electrophoresis)
