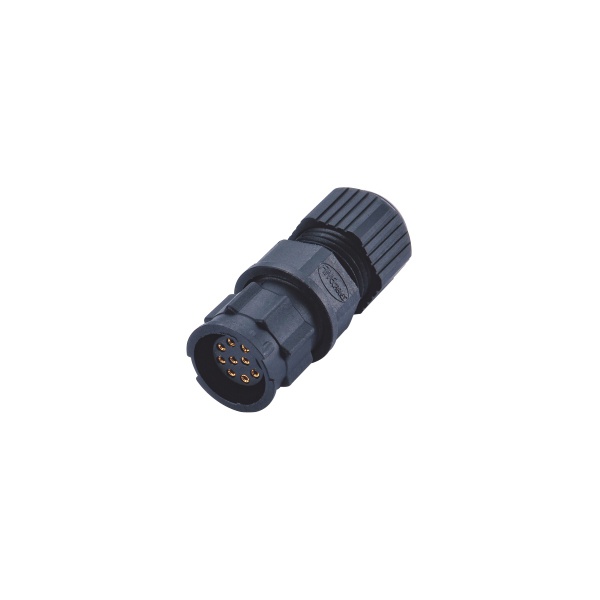

M16-09핀 암놈/빠른체결/납땜타입/아세이타입 방수커넥터
  • M16-09핀 암놈/빠른체결/납땜타입/아세이타입 방수커넥터

M16-09핀 암놈/빠른체결/납땜타입/아세이타입 방수커넥터

공유

• IP65 , 67에 적합한 M16 표준규격 방수커넥터

• 외부에 사용되는 센서 및 컨트롤러 제품에 주로 사용

• 나사선을 돌려 조일필요가 없는 빠른 체결방법으로 현장작업이 용이

• 플라스틱 타입으로 염수노출 등 부식될 수 있는 환경에 적합

• 사용자가 직접 솔더(납땜)하여 원하는 와이어 길이 선정 가능

파트번호
MB16FAAQ09ST
판매가 (VAT포함)
별도문의
제조사
FINECABLES
묶음주문
5개
배송비
무료

상품상세정보

주요 정보
주요 정보
종류 (Connector Series)M16
타입 (Gender)암놈 (Female)
결합타입 (Locking Type)퀵락 타입 (Quick-lock)
설치타입 (Mounting Type)스트레이트 (Straight)
일반 정보
일반 정보
절연저항 (Insulation resistance)≥ 100MΩ
허용 주위 온도 (Ambient temperature)-25°C ~ +90°C
접촉저항 (Contact resistance)≤ 5mΩ
커넥터 내부 (Connector insert/body)PA + GF
쉴딩 (Shielding)지원불가 (Unavailable)
커넥터 핀 (Connector contact)금도금 황동 (Brass with gold plated)
적합 케이블 외경 (Suitable cable Dia)5.0 ~ 8.5mm
방수 방진 보호등급 (IP rating)IP65 , IP67 (체결된 상태)
오링 (O-ring)FKM
내구성-결합시 (Mating endurance)>100 cycles
세부 정보
세부 정보
커넥터 타입 (Contacts termination)솔더타입 (Solder version)
정격전류 (Rated current)4A
정격전압 (Voltage)A/C : 250V D/C : 300V
와이어 사이즈 (Wire gauge/size)AWG : 22AWG
